FZB氟塑料自吸泵

泵閥產品簡介：

《產品說明書下載》

品牌廠家：JiangNan/江南泵業

產品別名：FZB襯氟自吸泵|FZB四氟自吸泵

主要材質：氟塑料

流量范圍：1-110m³/h

揚程范圍：19-47m

功率范圍：1.5-30kw

特別說明：產品圖片及參數跟實際產品略有差異;

定制說明：一切規格按照客戶實際情況或量身定制，支持非標定制。

庫存配送：全國送貨保障！

化工泵詳情化工泵答疑(8)泵閥訂購

產品概述

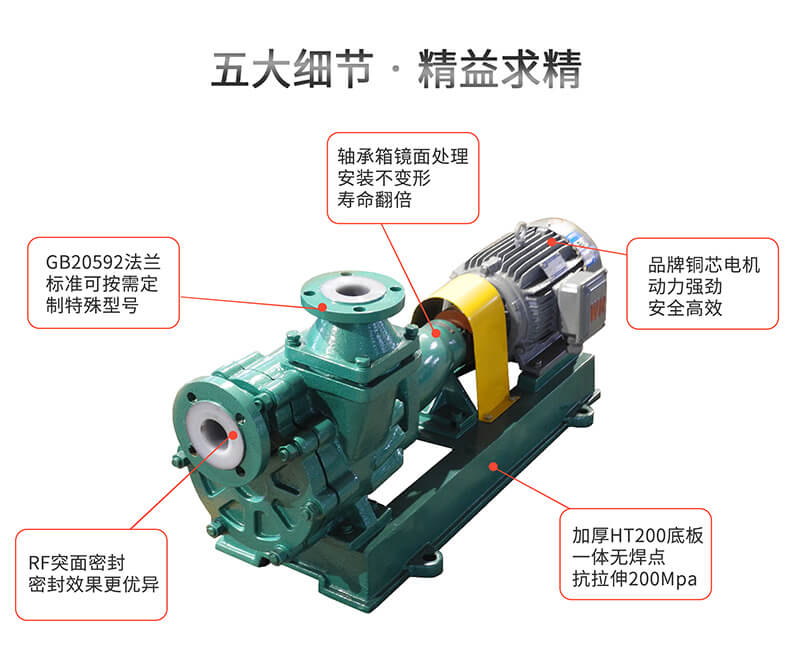

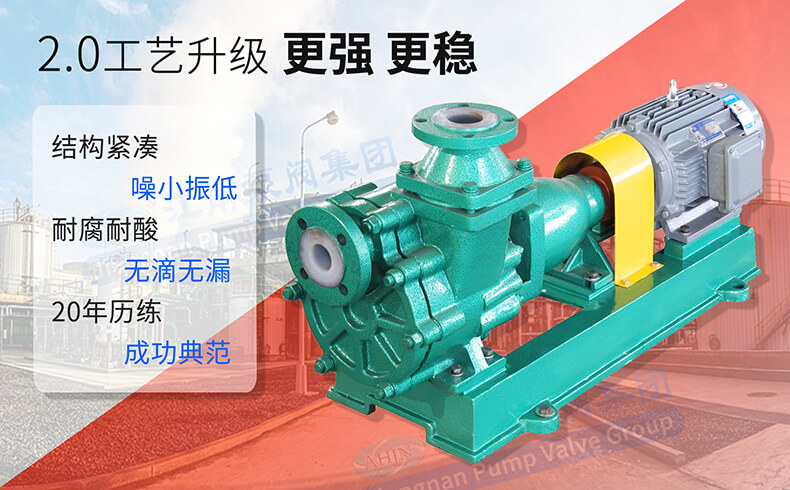

　　FZB系列氟塑料自吸式離心泵簡稱“FZB氟塑料自吸泵”，F(xiàn)ZB自吸泵過流部件均采用氟塑料制成，軸封采用先進的外裝式波紋管機械密封，方便可調。是新一代耐強腐蝕的自吸泵。

　　FZB氟塑料自吸泵自吸高度在3-4米(介質為清水時)，免去了普通離心泵須倒灌安裝、灌引水、裝底閥等不便因素。廣泛用于酸洗工藝、制酸制堿、化工、農藥、造紙、電子等行業。

　　安徽江南泵閥制造的氟塑料自吸泵具有耐腐性強，氣液分離快，自吸時間短，吸程高，工作時間長，效率高，靜音低振等優點。

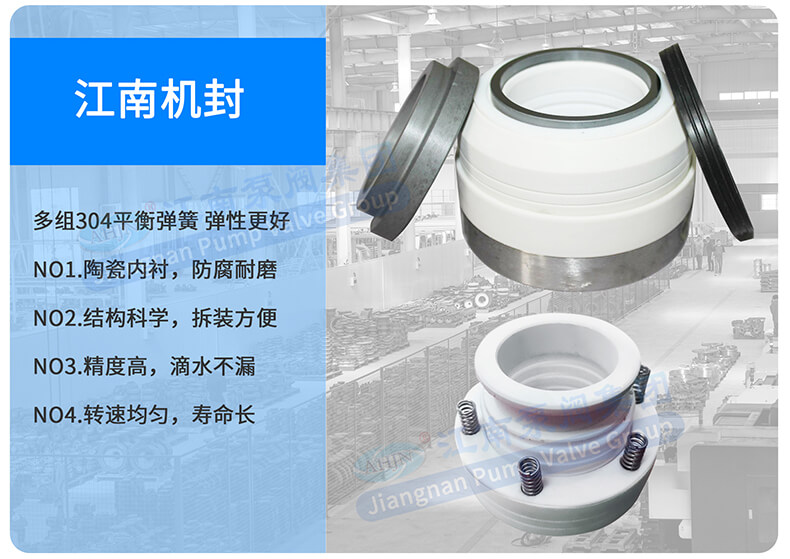

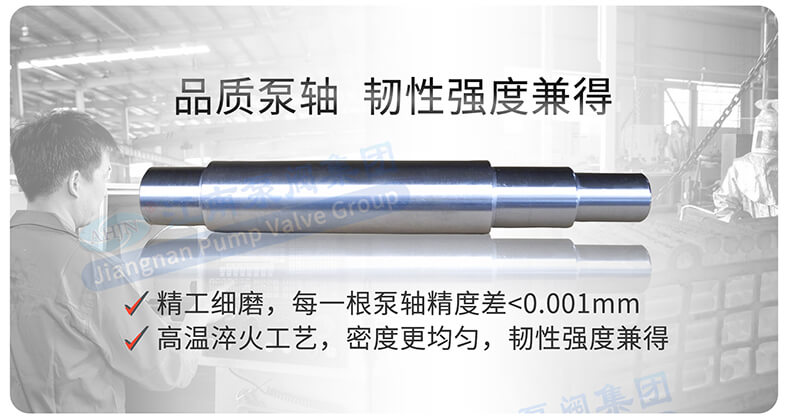

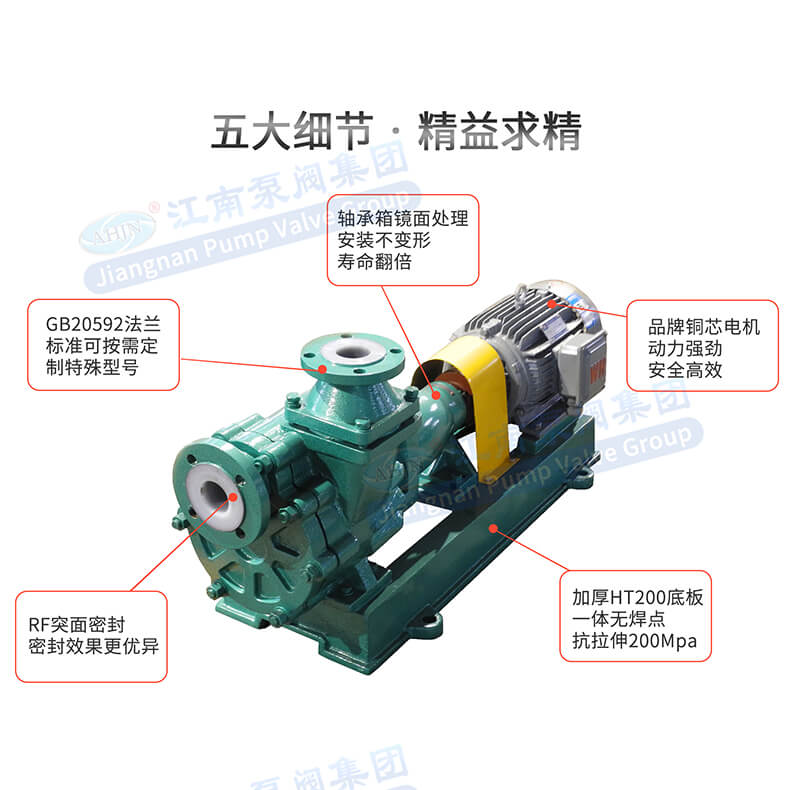

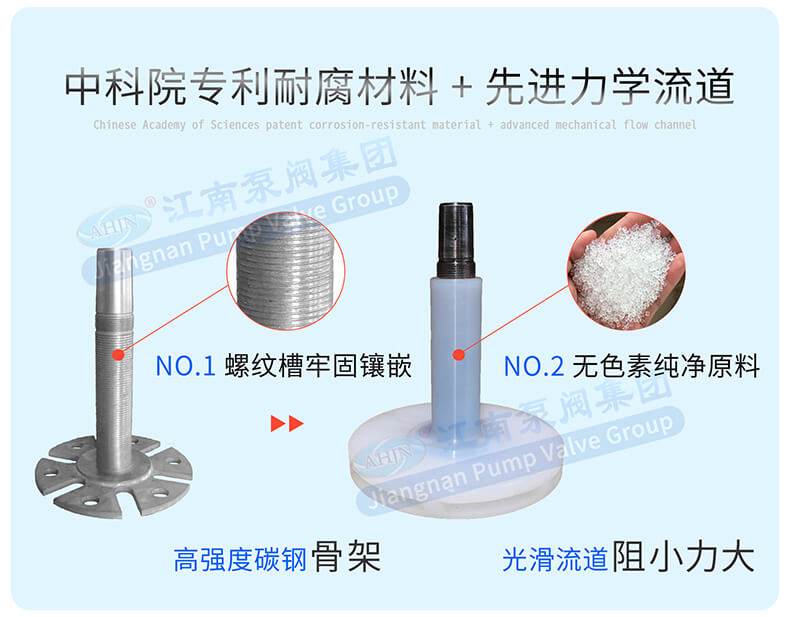

適用領域優勢說明三維結構圖細節展示/優勢氟塑料葉輪機械密封短泵軸聯軸器型號參數

序號	型號	轉速(Rev) =2900r/min 介質密度(Medium density)=1000kg/m ³
		流量	揚程	效率	進口	出口	汽蝕余量	電機功率	自吸高度	自吸時間	整機重量
		Flow	Pump head	η	Inlet	Outlet	Npsh	Power	self-priming	self-priming	Weight
	Model	(m³/h)	(m)	(%)	(mm)	(mm)	(m)	(kw)	(m)	(s )	(kg)
1	25FZB-20	1.6	20	20	φ25	φ25	3	1.5	1.5	150	65
2	32FZB-20	3.2	20	30	φ32	φ25	3	2.2	1.5	150	70
3	40FZB-20	6.3	20	42	φ40	φ32	3	2.2	3	150	70
4	40FZB-30	6.3	30	48	φ40	φ50	3	4	3	150	70
5	50FZB-20	12.5	20	42	φ50	φ40	3	2.2/3	3	150	70
6	50FZB-30	12.5	30	48	φ50	φ50	3.5	4	3	180	160
7	50FZB-45	12.5	45	35	φ50	φ32	3.5	7.5	3	200	210
8	65FZB-30	25	30	55	φ65	φ50	4	7.5	3	180	210
9	65FZB-45	25	45	42	φ65	φ40	4	11	3	200	300
10	80FZB-30	50	30	58	φ80	φ65	4.5	11	3	180	284
11	80FZB-45	50	45	53	φ80	φ65	4.5	15	3	200	330
12	100FZB-30	100	30	68	φ100	φ80	6	18.5	3	250	300
13	100FZB-45	100	45	55	φ100	φ80	6	30	3	250	500

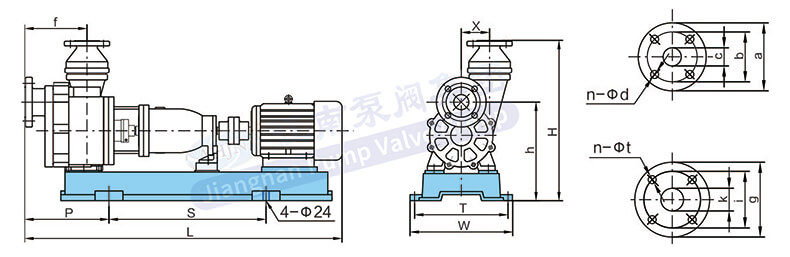

序號	型號	外　型　安　裝　尺　寸									進口法蘭尺寸				出口法蘭尺寸
	型號	Outside and installing size									Inlet flange size				Exit flange size
	Model	L	S	P	f	W	T	H	h	X	c	a	b	n-φd	k	g	i	n-φt
1	40FZB-30	1150	590	255	207	390	350	535	330	90	40	150	110	4-φ18	32	140	100	4-φ18
2	50FZB-30	1085	600	292	205	350	330	510	342	90	50	165	125	4-φ18	50	165	125	4-φ18
3	50FZB-45	1225	650	312	200	440	385	615	410	112	50	165	125	4-φ18	32	140	100	4-φ18
4	65FZB-30	1280	650	350	255	440	385	525	342	98	65	185	145	4-φ18	50	165	125	4-φ18
5	65FZB-45	1400	740	355	225	500	435	645	425	114	65	185	145	4-φ18	40	150	110	4-φ18
6	80FZB-30	1360	735	368	215	490	440	550	370	110	80	200	160	8-φ18	65	185	145	4-φ18
7	80FZB-45	1360	735	368	215	490	440	550	370	120	80	200	160	8-φ18	65	185	145	4-φ18
8	100FZB-30	1555	840	448	285	540	490	683	440	130	100	220	180	8-φ18	80	200	160	8-φ18
9	100FZB-45	1680	945	450	285	590	535	723	480	130	100	220	180	8-φ18	80	200	160	8-φ18

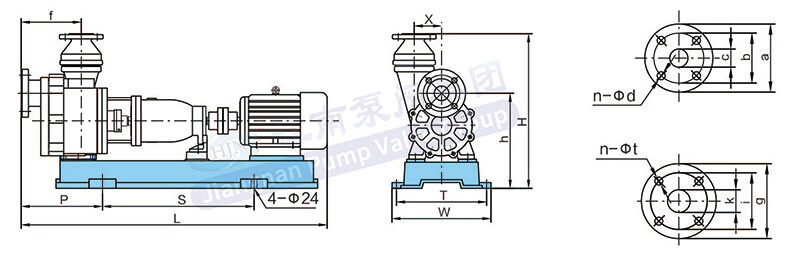

序號	型號	外　型　安　裝　尺　寸									進口法蘭尺寸				出口法蘭尺寸
	型號	Outside and installing size									Inlet flange size				Exit flange size
	Model	L	S	P	f	W	T	H	h	X	c	a	b	n-φd	k	g	i	n-φt
1	25FZB-20	860	450	250	114	330	285	405	247	68	25	120	85	4-φ13	25	120	85	4-φ13
1	25FZB-20	860	450	250	114	280	235	405	247	68	25	120	85	4-φ13	25	120	85	4-φ13
2	32FZB-20	860	450	250	114	325	285	405	247	68	32	140	100	4-φ13	25	120	85	4-φ13
2	32FZB-20	860	450	250	114	280	230	405	247	68	32	140	100	4-φ13	25	120	85	4-φ13
3	40FZB-20	1020	600	255	207	390	350	532	327	94	40	150	110	4-φ18	32	140	100	4-φ18
4	50FZB-20	1020	600	260	207	390	350	532	337	94	50	165	125	4-φ18	40	150	110	4-φ18
