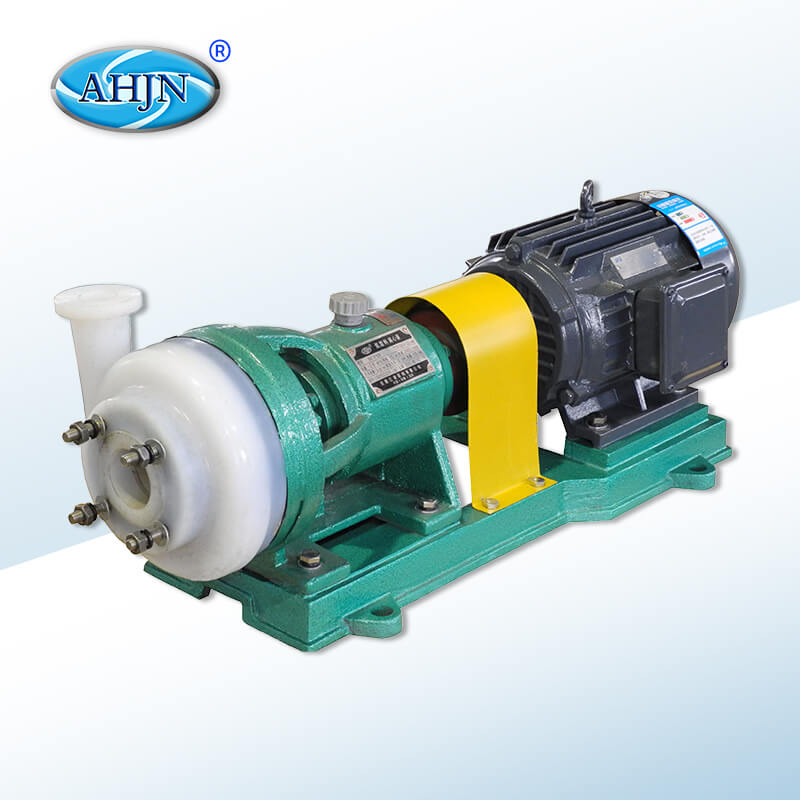

FSB氟塑料離心泵

泵閥產品簡介：

《產品綜合說明書》下載

品牌廠家：JiangNan/江南泵業

產品別名：FSB襯氟離心泵|FSB四氟離心泵

主要材質：氟塑料

流量范圍：1-110m³/h

揚程范圍：7-55m

功率范圍：1.5-18.5kw

特別說明：產品圖片及參數跟實際產品略有差異;

定制說明：一切規格按照客戶實際情況或量身定制，支持非標定制。

庫存配送：全國送貨保障！

化工泵詳情化工泵答疑(8)泵閥訂購

產品概述
　　FSB氟塑料離心泵簡稱“FSB襯氟離心泵”按國際標準設計，泵體采用金屬外殼內襯聚全氟乙丙烯(F46)，泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99%氧化鋁陶瓷或氮化硅，動環采用四氟填充材料，耐腐耐磨。

　　FSB氟塑料離心泵廣泛適用于：汽車制造中的酸洗、噴漆工藝;有色金屬冶煉中的電解液轉送;離子膜燒堿項目中的氯水、廢水處理和加酸等工藝流程。適用于輸送任何濃度的硫酸、氫氟酸、鹽酸、醋酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等苛刻條件的強腐蝕性介質，是目前重要的耐腐蝕裝備之一。

　　FSB和FSB-D型氟塑料離心泵，過流部件全部采用氟塑料合金制造結構緊湊、操作簡單、價格低廉。兩種型號的泵殼、葉輪、機封等均可互換使用，深受農藥、電子、造紙等行業的歡迎。

　　安徽江南泵閥產品全部采用計算機設計和幾十年結構優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證FSB氟塑料離心泵質量的穩定可靠。

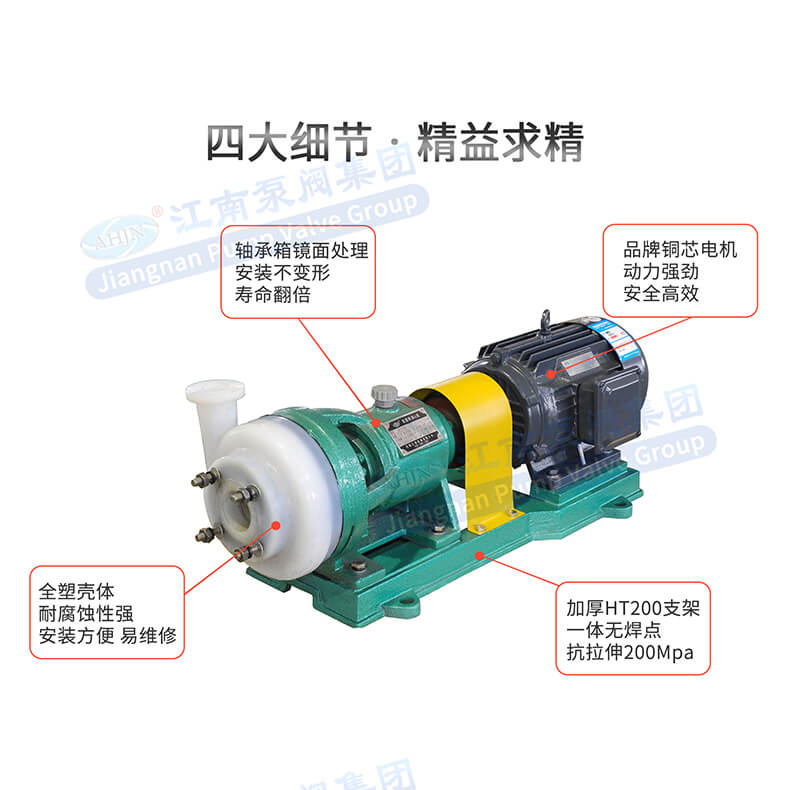

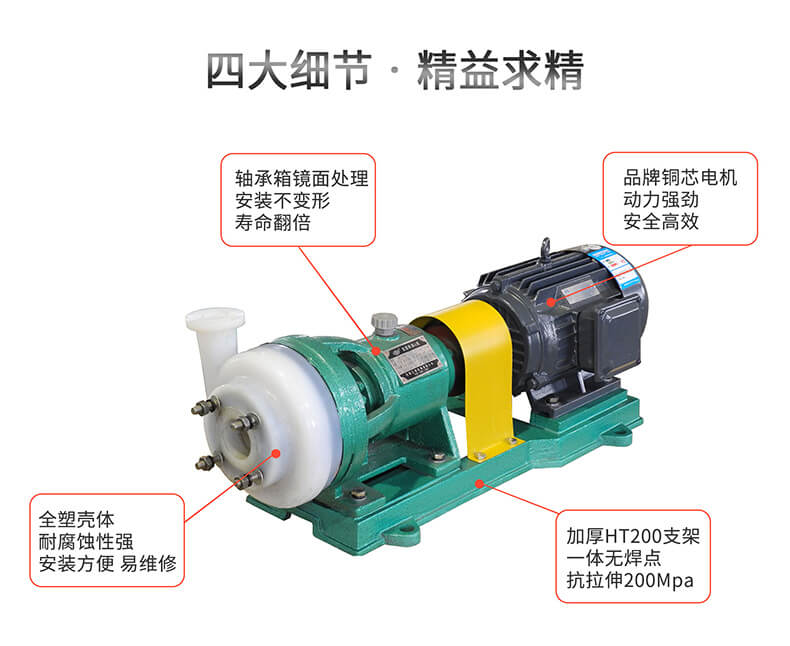

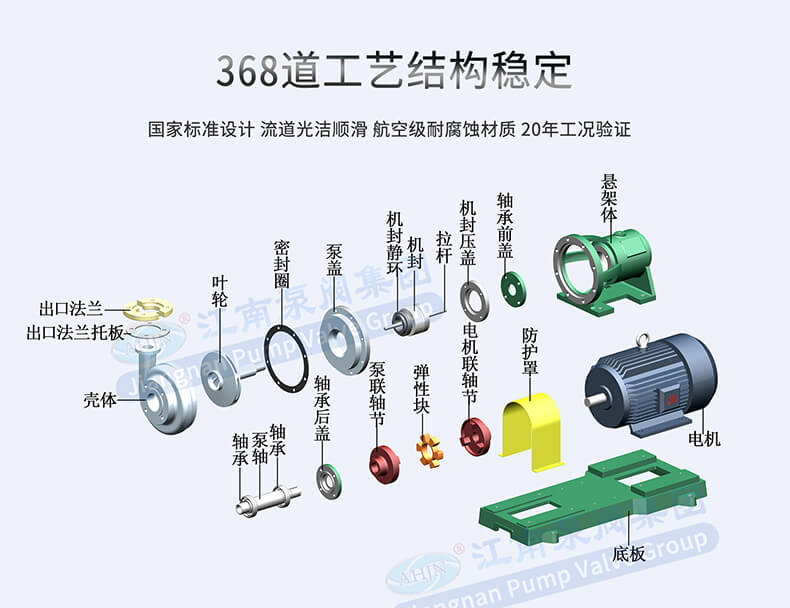

適用領域優勢說明三維結構圖細節展示/優勢氟塑料葉輪機械密封短泵軸聯軸器型號參數

序號	型號	轉速(Rev) =2900r/min 介質密度(Medium density)=1000kg/m ³
		流量	揚程	效率	進口	出口	汽蝕余量	電機功率	整機重量
		Flow	Pump head	η	Inlet	Outlet	Npsh	Power	Weight
	Model	(m³/h)	(m)	(%)	(mm)	(mm)	(m)	(kw)	(kg)
1	25FSB-10	1.5	10	25	φ25	φ20	3	1.5	48
2	25FSB-18	3.6	18	27	φ25	φ20	3	2.2	48
3	25FSB-25	3.6	25	27	φ25	φ20	3	2.2	48
4	40FSB-15	5	15	40	φ40	φ32	3	3	75
5	40FSB-20	5	20	42	φ40	φ32	3	3	75
6	40FSB-30	10	30	42	φ40	φ32	3	3	75
7	50FSB-25	12.5	25	43	φ50	φ32	3.5	3	75
8	50FSB-30	12.5	30	42	φ50	φ32	3.5	3	75
9	65FSB-32	25	32	45	φ65	φ50	3.5	5.5	120
10	80FSB-20	50	20	45	φ80	φ65	3.5	5.5	130
11	80FSB-25	50	25	50	φ80	φ65	3.5	7.5	145
12	80FSB-30	50	30	59	φ80	φ65	4	7.5	145
13	80FSB-40	50	40	48	φ80	φ50	4	11	195
14	80FSB-50	50	50	57	φ80	φ50	4	15	210
15	80FSB-55	50	55	50	φ80	φ50	4	18.5	230
16	100FSB-32	100	32	68	φ100	φ80	3.5	15	250

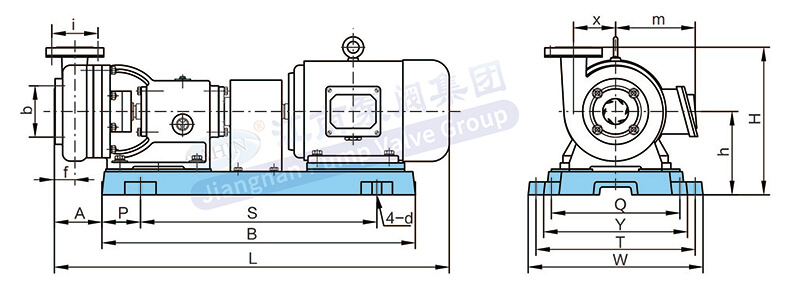

序號	型號	外　型　安　裝　尺　寸
序號	型號	L	B	S	P	A	W	T	Y	Q	H	h	f	x	m	4-φC
1	25FSB-10	786	610	455	85	107	325	285	280	250	287	162	58	82	180	4-Ф16
2	25FSB-18	786	610	455	85	107	325	285	280	250	287	162	58	82	180	4-Ф16
3	25FSB-25	786	610	455	85	107	325	285	280	250	287	162	58	82	180	4-Ф16
4	40FSB-15	786	610	455	85	107	325	285	280	250	287	162	58	82	180	4-Ф16
5	40FSB-20	786	610	455	85	107	325	285	280	250	287	162	58	82	180	4-Ф16
6	40FSB-30	786	610	455	85	107	325	285	280	250	287	162	58	82	180	4-Ф16
7	50FSB-25	786	610	455	85	107	325	285	280	250	287	162	58	82	180	4-Ф16
8	50FSB-30	786	610	455	85	112	325	280	275	230	287	162	58	82	180	4-Ф16
9	65FSB-32	940	715	480	130	142	370	330	290	250	347	197	74	95	210	4-Ф16
10	80FSB-20	980	715	480	130	142	370	330	290	250	347	197	74	95	210	4-Ф16
11	80FSB-25	980	715	480	130	142	370	330	285	250	347	197	74	95	210	4-Ф16
12	80FSB-30	980	715	480	130	142	365	330	340	240	347	197	74	95	210	4-Ф16
13	80FSB-40	1096	840	660	90	142	430	390	340	300	410	230	85	118	265	4-Ф16
14	80FSB-50	1096	855	655	100	142	430	400	340	310	410	230	85	118	265	4-Ф16
15	80FSB-55	1141	840	830	90	142	430	390	340	300	410	230	85	118	265	4-Ф16
16	100FSB-32	1320	1270	830	215	142	500	440	350	440	500	280	100	118	265	4-Ф24

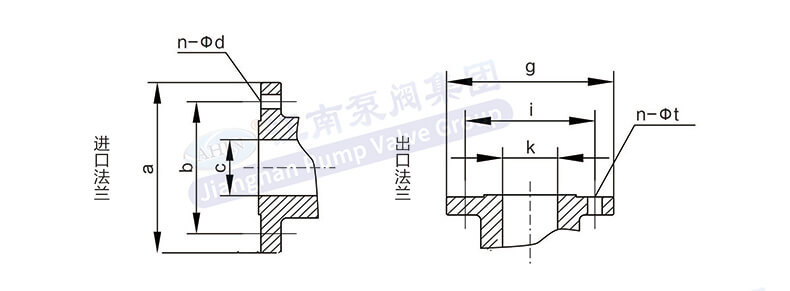

序號	型號	進口法蘭尺寸					出口法蘭尺寸
序號	型號	c	a	b	e	n-d	k	g	i	j	n-t
1	25FSB-10	25	100	85	18	4-M10	20	100	75	15	4-Ф11.5
2	25FSB-18	25	100	85	18	4-M10	20	100	75	15	4-Ф11.5
3	25FSB-25	25	130	100	18	4-M12	20	112	90	18	4-Ф11.5
4	40FSB-15	40	130	100	18	4-M12	32	112	90	18	4-Ф11.5
5	40FSB-20	40	130	100	18	4-M12	32	112	90	18	4-Ф11.5
6	40FSB-30	40	130	100	18	4-M12	32	112	90	18	4-Ф11.5
7	50FSB-25	50	130	100	18	4-M12	32	112	90	18	4-Ф11.5
8	50FSB-30	50	130	100	18	4-M12	32	112	90	18	4-Ф11.5
9	65FSB-32	65	185	150	18	4-M12	50	160	130	22	4-Ф12
10	80FSB-20	80	185	150	18	4-M12	65	160	130	22	4-Ф12
11	80FSB-25	80	185	150	18	4-M12	65	160	130	22	4-Ф12
12	80FSB-30	80	185	150	18	4-M12	65	160	130	20	4-Ф13
13	80FSB-40	80	190	150	18	4-Ф16	50	170	125	20	4-Ф17.5
14	80FSB-50	80	190	150	18	4-Ф17.5	50	170	125	20	4-Ф17.5
15	80FSB-55	80	190	150	20	4-Ф17.5	50	170	125	20	4-Ф17.5
16	100FSB-32	100	220	180	25	4-M16	80	200	165	25	4-M16
